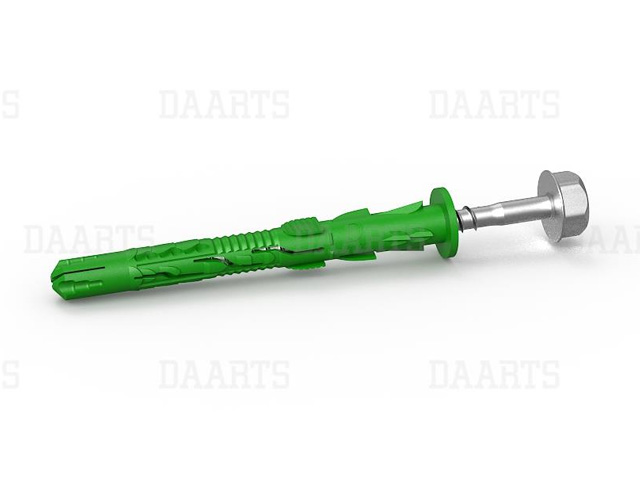

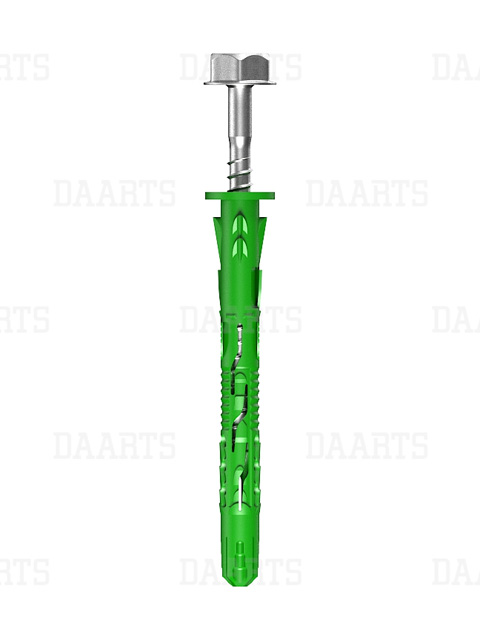

Принцип действия анкерного дюбеля DAARTS ZBS основан на разжимном эффекте. Для пустотелых либо слоистых оснований предназначен анкерный дюбель с широкой распорной зоной, для плотных оснований, например, таких как бетон, – распорная зона меньше.
Фиксация анкера фасадного осуществляется по принципу анкеровки трением. Обусловлено данное действие внешней частью нейлонового дюбеля. При монтаже в заранее подготовленное в основании отверстие, распорная часть устанавливается вплотную к стенке и образует трение, за счет силы которого исключается риск выдергивания анкера фасадного. Причем, чем больше распорная зона анкера, тем более надежна его фиксация.
Важным преимуществом анкерного дюбеля DAARTS ZBS является его способность выдерживать большие нагрузки, возникающие под воздействием поперечных сил, а также изгибающих моментов.
Фасадный крепеж
Наименование |
Характеристика анкерной гильзы |
Характеристика распорного элемента (шурупа) |
Максимальная толщина прикрепляемого элемента |
|---|---|---|---|
Анкерный дюбель DAARTS ZBS 10 x 80 |
С бортиком плоская цилиндрическая |
Форма головки - шестигранник с пресс шайбой М13 класс прочности 8.8 |
10 |
Анкерный дюбель DAARTS ZBS 10 x 100 |
С бортиком плоская цилиндрическая |
Форма головки - шестигранник с пресс шайбой М13 класс прочности 8.8 |
30 |
Анкерный дюбель DAARTS ZBS 10 x120 |
С бортиком плоская цилиндрическая |
Форма головки - шестигранник с пресс шайбой М13 класс прочности 8.8 |
50 |
Анкерный дюбель DAARTS ZBS 10 x 140 |
С бортиком плоская цилиндрическая |
Форма головки - шестигранник с пресс шайбой М13 класс прочности 8.8 |
70 |
Анкерный дюбель DAARTS ZBS 10 x 160 |
С бортиком плоская цилиндрическая |
Форма головки - шестигранник с пресс шайбой М13 класс прочности 8.8 |
90 |
Анкерный дюбель DAARTS ZBS 10 x 200 |
С бортиком плоская цилиндрическая |
Форма головки - шестигранник с пресс шайбой М13 класс прочности 8.8 |
130 |
