ЛИНЕЙКА ПРОДУКТОВ

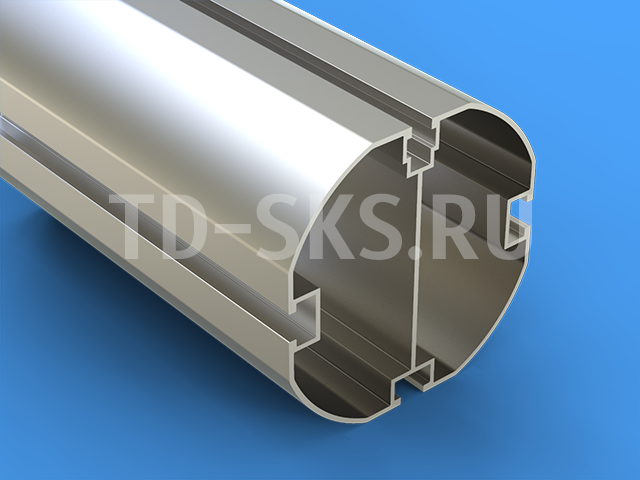

Профиль для солнечных панелей DS-Strong  112

DARTS Sol профиль для крепления солнечных панелей DS STRONG 112. Материал: алюминий EN AW-6063 T66. Профиль изготовлен в Российской Федерации и сертифицирован.

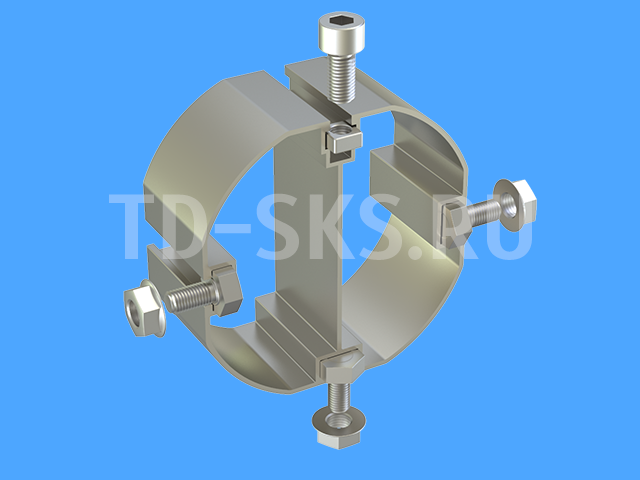

Узел крепления солнечной панели
Внимание: статика проекта строительства должна быть рассчитана к месту строительства. Другие значения по запросу.

Требования к расчету: рамочные  модули, наклон крыши 10°, ширина нагрузки (расстояние между профилями) < = 60 см, профиля перпендикулярно поверхности крыши, наклонены параллельно карнизу в наклоне крыши, прогиб 1/100. (sk = снежная нагрузка в кН /м2)

Ширина пролета



sk = 0,65

sk = 0,85

sk = 1,10

sk = 1,65

sk = 2,00

sk = 3,10

Ветер = 0,65 кН/м2  (Высота здания до 10 м)

5,55 m

5,25 m

4,95 m

 4,45 m

 4,20 m

3,70 m

Ветер = 0,80 кН/м2  (Высота здания 10 -18 м)

 5,50 m

5,20 m

 4,90 m

4,40 m

 4,20 m

3,70 m

Ветер = 1,30 кН/м2  (Высота здания 18 -25 м)

5,30 m

5,05 m

4,75 m

4,35 m

4,15 m

3,65 m

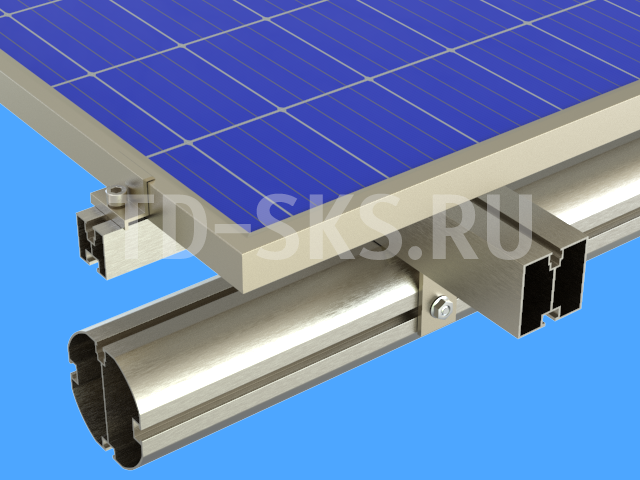

Узел крепления солнечной батареи кровля
Узел крепления солнечной батареи на кровле

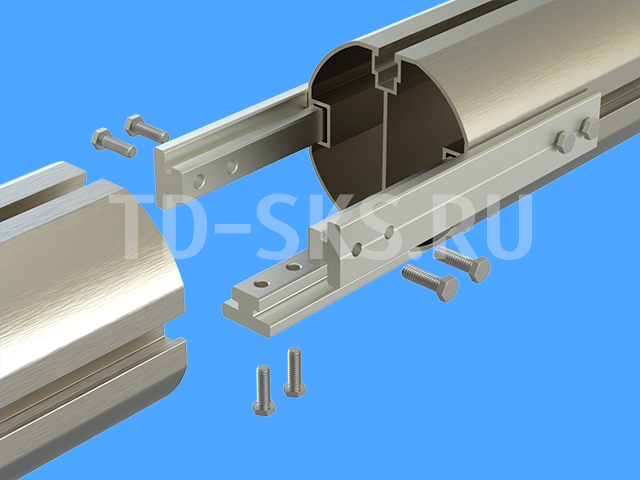

Крепеж для панелей солнечных
