DARTS Sol профиль для крепления солнечных панелей DS STRONG 90. Материал: алюминий EN AW-6063 T66. Профиль изготовлен в Российской Федерации и сертифицирован.
Профиль для солнечных панелей DS-Strong 90
Внимание: статика проекта строительства должна быть рассчитана к месту строительства. Другие значения по запросу.

Требования к расчету: рамочные  модули, наклон крыши 10°, ширина нагрузки (расстояние между профилями) < = 60 см, профиля перпендикулярно поверхности крыши, наклонены параллельно карнизу в наклоне крыши, прогиб 1/100. (sk = снежная нагрузка в кН /м2)

Ширина пролета



sk = 0,65

sk = 0,85

sk = 1,10

sk = 1,65

sk = 2,00

sk = 3,10

Ветер = 0,65 кН/м2  (Высота здания до 10 м)

3.40 m

3.20 m

3.05 m

2.75 m

2.60 m

2.20 m

Ветер = 0,80 кН/м2  (Высота здания 10 -18 м)

3.40  m

3.20 m

3.00 m

2.70 m

2.55 m

2.20 m

Ветер = 1,30 кН/м2  (Высота здания 18 -25 м)

3.25 m

3.10 m

2.95 m

2.65 m

2.55 m

2.20 m
Профиль для солнечных панелей DS-Strong 90 монтаж

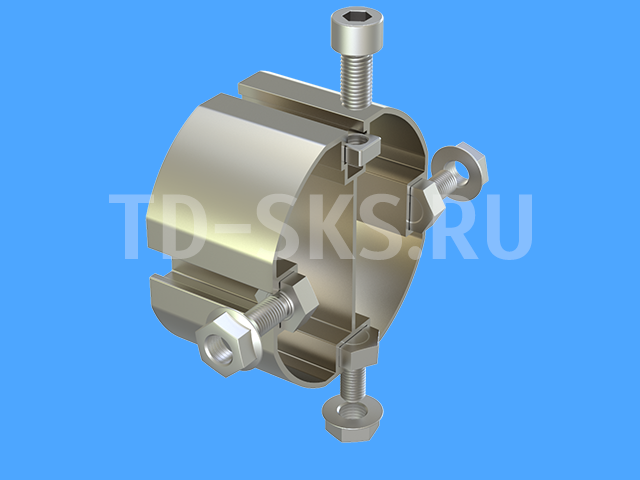

Профиль для солнечных панелей DS-Strong 90 схема

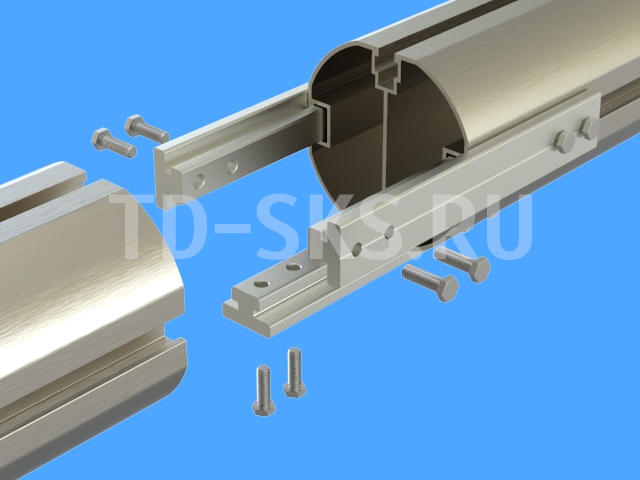

Профиль для солнечных панелей DS-Strong 90 крепление

Профили для крепления солнечных панелей

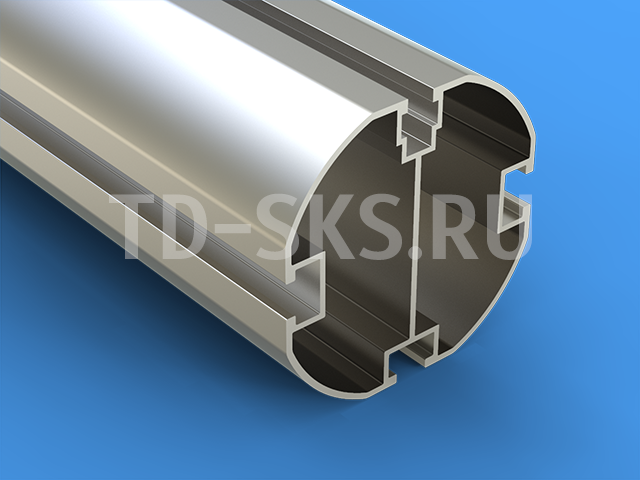

Профиль для солнечных панелей DS-Strong 90
