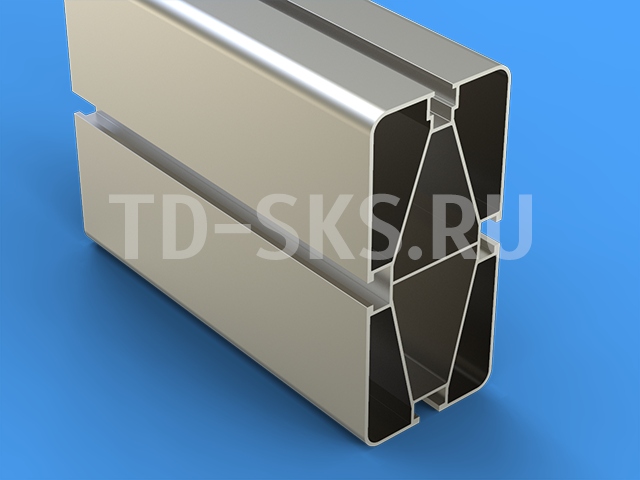

Профиль для солнечных панелей DS-Strong 150
DARTS Sol профиль для крепления солнечных панелей DS STRONG 150. Материал: алюминий EN AW-6063 T66. Профиль изготовлен в Российской Федерации и сертифицирован.
Внимание: статика проекта строительства должна быть рассчитана к месту строительства. Другие значения по запросу.
Требования к расчету: рамочные модули, наклон крыши 10°, ширина нагрузки (расстояние между профилями) < = 60 см, профиля перпендикулярно поверхности крыши, наклонены параллельно карнизу в наклоне крыши, прогиб 1/100. (sk = снежная нагрузка в кН /м2)
Ширина пролета |
|
sk = 0,65 |
sk = 0,85 |
sk = 1,10 |
sk = 1,65 |
sk = 2,00 |
sk = 3,10 |
Ветер = 0,65 кН/м2 (Высота здания до 10 м) |
6,65 m |
6,30 m |
5,90 m |
5,30 m |
5,00 m |
4,20 m |
Ветер = 0,80 кН/м2 (Высота здания 10 -18 м) |
6,60 m |
6,25 m |
5,85 m |
5,25 m |
5,00 m |
4,20 m |
Ветер = 1,30 кН/м2 (Высота здания 18 -25 м) |
6,40 m |
6,10 m |
5,75 m |
5,20 m |
4,95 m |
4,20 m |
